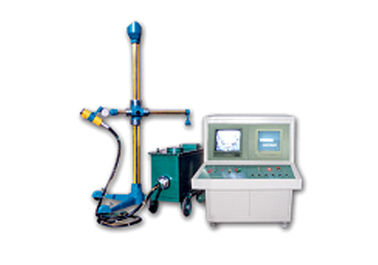

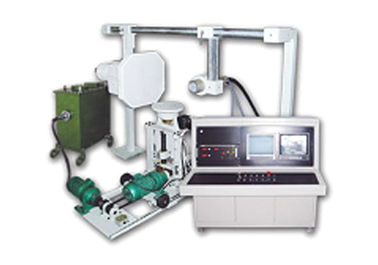

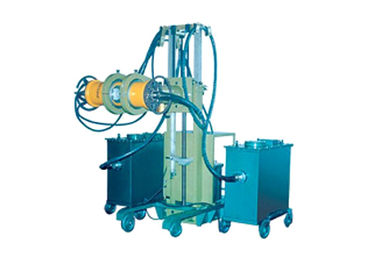

Система в реальном времени рентгенографирования компьютера рентгеновского снимка необходимое оборудование для работ без разрушения испытания. Она применяется с компонентами сделанными метал&ноньмэтал материала, частей отливки и заварки для суринг возникновения внутреннего отказа, включения шлака, отказа, отверстия для воздуха и плохой заварки (не прорезать совершенно). Она широко использована в промышленном как механическое, химический, судостроительный, сосуд высокой напряженности, оборона страны, технический исследовать, автомобиль, авиация, материал жар-сопротивления и так далее. Этот тип передвижного рентгеновского аппарата не только иметь полные функции, но также иметь преимущества любит высокая автоматическая способность, надежное представление, простая деятельность, быстрая скорость осмотра и удобное обслуживание. Он может работы соответствует системе в реальном времени рентгенографирования компьютера рентгеновского снимка и системе показа ТВ рентгеновского снимка которая имеет высокую автоматическую возможность и точную скорость осмотра.
Здесь имейте 3 типа системы ТВ (смогите быть выбрано клиентом):
1. ТОШИБА от Японии
2. ПХИЛИПС от Голландии
3. ТОМСОН от немца
Основные параметры:
|
Модель
|
Макс расклассифицировало напряжение тока (КВ)
|
Макс расклассифицировало течение (мамы)
|
Макс пенетратионА3 (мм)
|
Фокусный размер (мм)
|
Трубка от
|
|
СИД-1520/4
|
150
|
20
|
25(18)
|
3.0×3.0
|
Китаец/импорт
|
|
4
|
1.0×1.0
|
|
СИД-1610/4
|
160
|
10
|
28(20)
|
3.0×3.0
|
Импорт
|
|
4
|
1.0×1.0
|
|
СИД-22510/3
|
225
|
10
|
45(33)
|
3.0×3.0
|
Импорт
|
|
3
|
1.0×1.0
|
|
СИД-3010/3
|
300
|
10
|
71(50)
|
3.6×3.6
|
Импорт
|
|
2
|
1.9×1.9
|
|
СИД-3510/3
|
350
|
10
|
80(56)
|
3.6×3.6
|
Импорт
|
|
3
|
1.9×1.9
|
|
СИД-4010/3
|
400
|
10
|
97(70)
|
5.5×5.5
|
Импорт
|
|
3
|
2.5×2.5
|
|
СИД-4510/3
|
450
|
10
|
105(80)
|
5.5×5.5
|
Импорт
|
|
2
|
2.5×2.5
|
Замечает: Фокусный размер внутри вышеуказанная таблица под стандартом ЭН12543, значения в скобке выражает толщину проникания когда спички с промышленным ТВ.
СИ регулятор серии
Для этой модели регулятора, мы применяемся с микрокомпьютером для контролировать, и устанавливаемся с пресет КВ, автоматическим вызреванием, отказом само-проверяя, установка тиминг&унтиме (ряд постоянного момента 1-98 минут), бежать состояние показывая, блокировка безопасности, защищаем функции для всей системы.
В этом типе блока управления также включает контролировать для всего хода механической системы передачи и 3 переменчивого контролировать системы рентгенографирования, управление оптически двери шторки.
Система в реальном времени рентгенографирования:

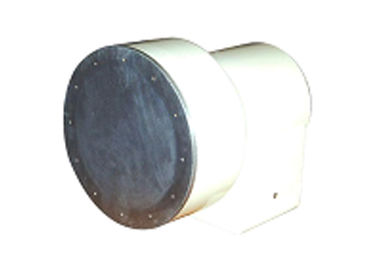

1. подсвечиватель изображения 6инчес:
Размер изображения входного сигнала: 150мм
Размер изображения выхода: 20мм
Разбивочное ограниченное разрешение: 54лп/км
2. система камеры ККД:
Конфигурация: параллельный светлый объектив, переменчивый объектив, камера ККД, электропитание, кабель передачи
Параметры:
Сетноая-аналогов камера ККД:
Пиксел: 752×582
Течение: +12В
Кабель передачи: ≤60м
Динамический диапазон: 8бит
Камера ККД цифров:
Пиксел: 1024×1024
Течение: +12В
Кабель передачи: ≤15м
Динамический диапазон: 10-12бит

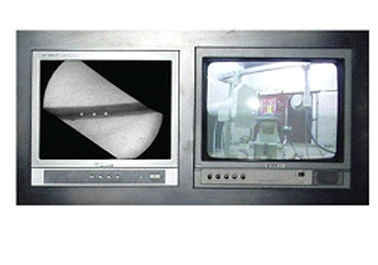

3. монитор:
монитор 14 ″: 1000лине
монитор 17 ″: 1000лине
Система обработки изображений компьютера:
Конфигурация:
Промышленный контролируя компьютер (блок бренда)
Монитор
Изображение собирает доску
Неткард
Используйте интерфейс УСБ
Лазерный принтер
Программное обеспечение обработки изображений
Диск-управлять машиной
Для аппаратной конфигурации, мы применяемся с самыми новыми приборами в рынке, и за исключением 3 месяцев гарантии для диск-управляя машины, ибо других частей мы обеспечиваем одну гарантию года.
Один модернизировать времени программного обеспечения бесплатно в год.
Технические цели:
Стандартный ПАЛ, иньпуттинг сигнала ведио НТСК черно-белый;
Соберите скорость: 25фраме/с для ПАЛ; 30фраме/с для НТСК
Максимальное разрешение собрания изображения: ПАЛ---768×576; НТСК---640×480;
Программное обеспечение как легковесность, фактор контрастности может быть регулирует непрерывно;
Статистика сенситивиты≥2%, динамическое сенситивиты≥4%.
Функции программного обеспечения обработки изображений:
Центр обработки изображений: легковесность, фактор контрастности регулируемый, высокая чувствительность, малошумные изображения.
Собрание в реальном времени изображения: оператор может осмотреть результаты осмотра на экране сразу.
Сбережения изображения: смогите сохранить приобретенные изображения в диске для будущей проверки.
Накладывание изображения: накладывание и шум-уменьшение мутильфраме.
Сигналить изображения: смогите сделать увеличивать и уменьшение собранных изображений.
Обработка изображений: в осмотре статистики, система имеет типичные функции как шум-уменьшение, цвет изображения интенсифинг, поддельный, отрицательное изображение, измерять размера отказа, сбережения изображения и проверяя, форма печатая и так далее; в динамической системе, она уносит некоторые преимущества как отрицательное изображение в реальном времени, поддельный цвет в реальном времени, диез в реальном времени, динамические сбережения в реальном времени и фунтионс повторения, оно не только для того чтобы иметь высокую чувствительность статистики, динамическую интеллигентабле, удобную деятельность, но также имеет китайский интерфейс, и для меню, она применяется с режимом падающих вниз и кикие который очень легче для использования.
